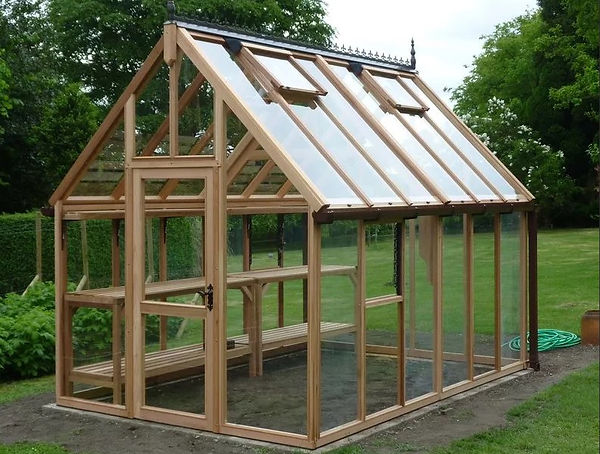

«Умная теплица» это любая каркасная теплица, в которую можно встроить электронно-механические устройства нашего проекта. Решение сделано на плате Ардуино УНО и устройствами совместимыми с данной технологией.



Понадобятся следующие устройства:

1. Плата Ардуино УНО – 1шт.

2. модуль HC-05 (HC-06) – 1шт.

3. Дисплей LCD 1602 и I2C – 1шт.

4. Цифровой датчик температуры и влажности DTH11 – 1шт.

5. Сервопривод MG90S (в зависимости от конструкции -1 или 2 шт.)

6. Датчик влажности почвы и MH-sensor -1шт.

7. Часы реального времени RTC – 1 шт.

8. Водяная помпа

9. s (IRF840)

10. Аккумуляторных батарей - 6 шт.



1. Мы создали сайт с описанием проекта «Умная теплица», на него можно перейти с помощью QR-кода. На этом сайте есть описание проекта, помощь в настройке, ссылки на программное обеспечение. По ссылкам устанавливается программа на любой смартфон.

2. После установки, настраиваемся и подключаемся через Bluetooth. Дальше нужно нажать кнопку «Старт». Должна высветиться надпись: «Подключение – ОК!».

3. Появляется меню настроек из которого можно выбрать :

- - – (низкая-при которой все закрывается, средняя открывается дверь, и высокая (жаркая) при которой открыта дверь и включается вентилятор), -. (Мы сделали, полив по времени, например, утром или вечером, потому что в жаркий день поливать нельзя, могут погибнуть растения!).

4. Так же с помощью телефона можно открывать и закрывать двери.

5. Можно включать свет и включать вентилятор.

6. Можно включать и выключать полив.

7. Так же теплица реагирует на сухость почвы, чем суше почва, тем больше воды уйдет на полив, и чем влажнее (например, был дождь) тем меньше, это экономия и защита от чрезмерного полива растений.

8. Для подзарядки аккумуляторов, мы предусмотрели небольшую солнечную батарею, с ней их работы хватит на пару месяцев.
